调节蝶阀系列

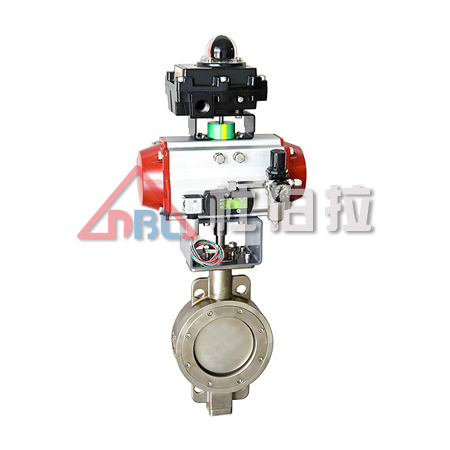

气动高性能蝶阀:



■ 概述

      710E系列高性能蝶阀(简称高性能蝶阀)阀板与密封圈采用独特的偏结构,具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。广泛使用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸汽的介质进行截止或调节流量控制。


  本系列产品公称压力等级0.6、1.0、1.6、4.0MPa;适用流体温度范围-60~450℃:金属密封型密封等级为Ⅳ级,软密封型为Ⅵ级,达零泄漏;流量特性为近似等百分比。


■ 特点

·阀体采用整体铸造技术,结构紧凑,体积小、重量轻。
·阀板双偏心安装,关闭时,阀板向外扩张.达到最佳周边密封状态;打开时,阀板与密封圈迅速脱离,有效防止密封圈磨损;
·密封圈设计新颖、简明、免维修:
·密封圈形式有软密封和金属密封两种可选择,以满足不同工况要求;
·由于采用偏心结构,大大减小了操作扭矩;
·流阻小,额定流量系数大,约为同口径单座阀的3倍;
·自清洗能力强,使用寿命长;
·阀采用无法兰结构,工艺管道采用对夹式安装;
·三大类标准执行机构(气动活塞式、气动薄膜式和电动)可互换。




■ 主要零件材料


阀  体:ZG230-450、ZG1Cr18Ni9Ti

阀  板:ZG1Cr18Ni9Ti

阀  轴:3Cr13、ZG1Cr18Ni9Ti
压  圈:ZG230-450、1Cr18Ni9Ti
密封圈:增强聚四氟乙烯、1Cr18Ni9Ti、17-4PH
填  料:聚四氟乙烯、柔性石墨
导向套:QA19-4、0Cr18Ni9、复合材料

支  架:ZG230-450

气动活塞式执行机构采用双活塞齿轮条机构,具有结构小、输出大、动作准确、单作用与双作用互换性强等优点。

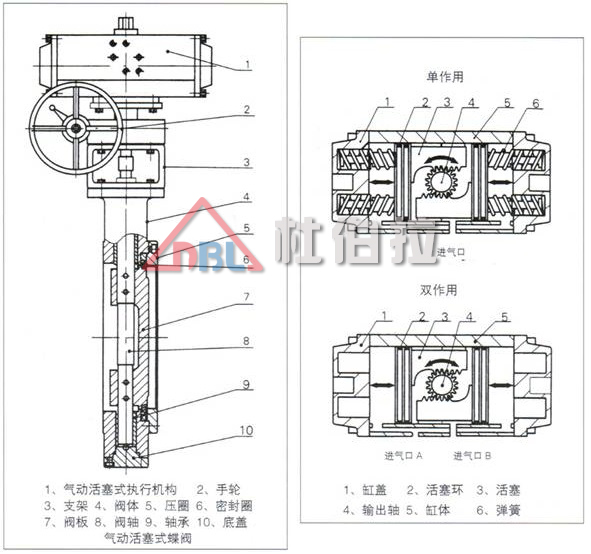

■ 基本结构及密封圈形式




  偏心蝶阀设计有二处偏心;阀板的旋转轴偏离阀板密封的截面中心(a);旋转轴偏离管道中心(b)。

  开启时,阀板密封面上各点同时脱离密封圈;阀板转动与密封之间无挤压现象。提高了密封圈的寿命。使密封面保持-可自动调整的最佳效果。采用橡胶和增强聚强四氟乙烯密封圈,泄漏等级为Ⅵ级,达到零泄漏。弹性金属不锈钢密封圈,可用于高温及其它较苛刻的场合。


■ 主要性能指标

表一

序号

项目

气动蝶阀

电动蝶阀

配气动薄膜式执行器

配气动活塞式执行器

1

基本误差<(1%)

±2.0

±2.5

±2.5

2

回差<(1%)

2.0

2.5

2.0

3

死区(1%)

1.0

2.0

3.0

4

始终点偏差<(1%)

始点

±2.0

±2.0

±1.5

终点

5

额定转角偏差<(1%)

±2.5(两位式为±6)

±0.5

6

额定流量系数偏差<(1%)

±10

注:本产品性能指标贯彻GB/T-4213


■ 规格与技术参数

表二

公称通径DN(mm)506580100125150200250300350
额定流量系数Kv10015020040562011502030315045506200
公称通径DN(mm)40045050060070080090010001200
额定流量系数Kv81001026013500198002700035700446005508081000
公称压力PN(MPa)0.6  1.0  1.6  4.0    (DN50~400)
流量特性近似等百分比
额定转角(°)80
气动薄膜式详见表5~8
配用执行机构气动活塞式

单作用型号扭矩(Nm)


双作用型号扭矩(Nm)
电动执行器代号
转矩(Nm)
气源压力(MPa)0.25~0.4(气动薄膜式)、0.4~0.6(气动活塞式)
电源(电动)220V.AC或380V.AC
气动薄膜式弹簧40~200、80~240
范围(MPa)
输入信号4~20mA、0~10mA、1~5V.DC或以上信号分程控制

■ 整机工作温度范围·阀座泄漏量

阀体材质为铸钢(表3)

阀体

阀板

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
+司钛莱合金

密封圈

橡胶

增强四氟乙烯

不锈钢

不锈钢

不锈钢

压圈

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

填料

聚四氟乙烯

聚四氟乙烯

聚四氟乙烯

柔性石墨

柔性石墨

垫片

×B450/F4

×B450/F4

×B450/F4

石墨缠绕垫片

石墨缠绕垫片

泄漏等级

Ⅵ级

Ⅵ级

Ⅳ级

Ⅳ级

Ⅴ级

阀座泄漏量(l/h)

微气泡级①

微气泡级①

10-4×Kv

10-4×Kv

1.8×10-7△P×D

工作温度(℃)

-20~160

-20~200

-20~200

-20~250

-20~450

注:
1) ①气泡数量详见GB/T4213;
2) △P为阀前后压差以Kpa为单位;
3) D为阀座直径,以mm为单位。

阀体材质为不锈钢(表4)

阀体

ZG1Cr18Ni9Ti

阀板

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
镀硬铬

1Cr18Ni9Ti
+司钛莱合金

密封圈

橡胶

增强四氟乙烯

不锈钢

不锈钢

不锈钢

压圈

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

填料

聚四氟乙烯

聚四氟乙烯

聚四氟乙烯

柔性石墨

柔性石墨

垫片

×B450/F4

×B450/F4

×B450/F4

石墨缠绕垫片

石墨缠绕垫片

泄漏等级

Ⅵ级

Ⅵ级

Ⅳ级

Ⅳ级

Ⅴ级

阀座泄漏量(l/h)

微气泡级①

微气泡级①

10-4×Kv

10-4×Kv

1.8×10-7△P×D

工作温度(℃)

-20~160

-20~200

-40~200

-40~250

-60~450

注:
1) ①气泡数量详见GB/T4213;
2) △P为阀前后压差以Kpa为单位;
3) D为阀座直径,以mm为单位。

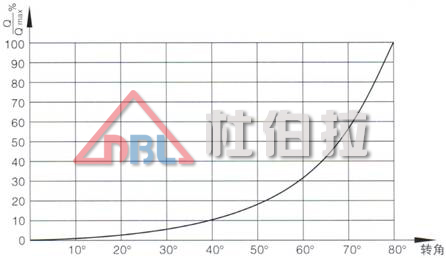

■ 流量特性曲线



■ 允许压差

表5配用气动薄膜式执行机构允许压差(单位:MPa)

DN
(mm)

执行机构

ZMA-5

ZMA-6

ZMA-7

ZMA-8

弹簧范围(MPa)

40~200

80~240

40~200

80~240

40~200

80~240

40~200

80~240

50

软密封

1.6

3.6

金属密封

0.2

1.0

1.6

65

软密封

0.6

2.5

金属密封

0.6

1.0

2.5

80

软密封

0.2

2.2

金属密封

0.2

0.6

2.0

100

软密封

1.6

2.5

金属密封

0.2

1.6

125

软密封

0.4

0.8

2.2

金属密封

0.4

0.8

2.5

150

软密封

0.5

1.6

2.5

金属密封

0.3

0.6

2.0

200

软密封

0.6

1.0

2.5

金属密封

0.1

0.6

1.0

2.5

250

软密封

0.4

1.0

2.0

金属密封

0.3

0.6

2.0

300

软密封

0.6

1.1

2.5

金属密封

0.3

1.0

350

软密封

0.3

0.6

1.8

金属密封

0.6

400

软密封

0.4

1.4

金属密封

0.4

450

软密封

0.2

0.8

金属密封

0.2

500

软密封

0.5

金属密封

0.1

注:
1)气源压力按0.5MPa计算;
2)表中允许压差为本公司标准配置值,可根据用户工况选择更大扭矩的执行机构。

表6配用气动活塞式执行机构(单作用)允许压差(单位:MPa)

DN

(mm)

执行机构

GTX

79B

HG

83

92

110

118

127

160

210

254

300

575

740

1150

490

600

扭矩(Nm)

30

36

46

63

100

200

420

700

1288

1988

2560

4000

7600

15000

50

软密封

1.0

2.0

金属密封

0.5

1.0

1.8

65

软密封

0.6

1.1

2.5

金属密封

0.2

0.6

1.0

1.6

80

软密封

0.4

1.0

2.0

金属密封

0.4

0.8

1.2

100

软密封

0.6

1.0

2.0

金属密封

0.3

0.8

1.6

125

软密封

0.4

0.9

2.0

金属密封

0.4

1.0

1.6

150

软密封

0.4

1.0

2.2

金属密封

0.3

1.0

2.0

200

软密封

0.2

0.6

1.6

金属密封

0.2

0.8

1.6

250

软密封

0.2

1.2

2.5

金属密封

0.3

0.6

2.0

300

软密封

0.6

1.4

2.5

金属密封

0.2

0.6

1.6

350

软密封

0.6

1.1

2.2

金属密封

0.2

0.6

1.2

400

软密封

0.2

0.8

2.0

金属密封

0.1

0.6

1.0

1.6

450

软密封

0.6

1.2

2.0

金属密封

0.2

0.6

1.6

500

软密封

0.2

0.6

1.6

2.0

金属密封

0.3

0.6

1.2

2.0

600

软密封

0.4

0.1

1.3

1.8

金属密封

0.3

0.6

1.6

700

软密封

,

0.6

1.2

2.1

金属密封

0.2

0.8

2.0

800

软密封

0.3

0.8

1.8

金属密封

0.4

1.2

900

软密封

0.5

1.2

2.2

金属密封

0.2

0.8

1000

软密封

0.8

1.9

金属密封

0.1

0.6

1200

软密封

0.8

金属密封

0.2

表7配用气动活塞式执行机构(双作用)允许压差(单位:MPa)

DN

(mm)

执行机构

GTX

79B

HG

63

75

83

92

110

118

127

160

210

254

255

300

575

740

1150

600

扭矩(Nm)

29

50

70

97

141

210

275

550

1185

2175

2715

3909

1988

2560

11362

2000

50

软密封

1.0

2.5

金属密封

0.6

1.6

65

软密封

0.9

2.2

金属密封

0.2

0.6

1.0

2.0

80

软密封

0.8

2.0

金属密封

0.2

0.6

1.6

100

软密封

0.2

1.0

2.2

金属密封

0.2

0.8

1.6

125

软密封

0.2

1.0

2.0

金属密封

0.2

0.6

1.6

150

软密封

0.2

1.0

1.5

2.2

金属密封

0.4

1.0

2.5

200

软密封

0.2

0.8

1.6

2.5

金属密封

0.2

0.6

2.0

250

软密封

0.6

1.6

2.5

金属密封

0.2

1.0

2.5

300

软密封

0.2

1.2

2.2

金属密封

0.1

0.6

2.2

350

软密封

0.6

2.0

金属密封

0.4

0.8

2.0

400

软密封

0.4

1.6

2.5

金属密封

0.2

0.6

1.6

450

软密封

0.3

1.0

1.8

2.2

金属密封

0.4

0.8

1.6

500

软密封

0.8

1.7

2.0

金属密封

0.3

0.7

1.4

2.0

600

软密封

1.1

1.4

1.8

金属密封

0.2

0.8

1.2

2.0

700

软密封

0.8

1.4

2.0

金属密封

0.2

0.6

1.0

2.0

800

软密封

0.2

1.8

1.2

1.8

金属密封

0.2

0.6

1.0

2.0

900

软密封

0.2

1.8

1.1

1.8

金属密封

0.2

0.6

1.4

1000

软密封

0.2

0.8

1.5

金属密封

0.4

1.0

1200

软密封

0.6

1.8

金属密封

0.4

表8配用电动式执行机构允许压差(单位:MPa)

DN(mm)

执行机构

ZA-01

ZA-02

ZA-03

ZA-04

ZA-05

ZA-06

ZA-07

ZA-08

ZA-09

ZA-10

ZA-11

扭矩(Nm)

50

100

200

400

600

1000

2000

4000

6000

10000

16000

50

软密封

2.5

金属密封

1.0

65

软密封

2.0

金属密封

0.8

80

软密封

2.0

金属密封

0.6

1.2

100

软密封

1.0

2.5

金属密封

0.6

2.0

125

软密封

0.6

2.0

4.0

金属密封

0.3

1.4

2.5

150

软密封

1.0

2.0

4.0

金属密封

0.6

2.0

200

软密封

0.2

0.8

2.0

金属密封

0.4

0.8

2.2

250

软密封

0.4

1.2

2.0

金属密封

0.2

0.6

0.8

300

软密封

0.2k

0.7

1.2

2.0

金属密封

0.3

0.8

1.6

350

软密封

0.4

1.0

1.8

金属密封

0.4

1.0

2.5

400

软密封

0.4

1.4

2.2

金属密封

0.2

0.8

2.0

450

软密封

0.3

0.8

1.6

2.5

金属密封

0.6

1.5

2.5

500

软密封

0.6

1.4

2.2

金属密封

0.4

1.2

2.0

600

软密封

1.0

1.8

3.0

金属密封

0.2

0.6

1.6

700

软密封

0.6

1.4

2.2

金属密封

0.2

0.6

1.6

2.2

800

软密封

0.6

1.3

2.2

金属密封

0.2

0.6

1.5

900

软密封

0.5

1.0

1.8

2.5

金属密封

0.3

1.0

1000

软密封

0.6

1.3

1.8

金属密封

0.1

0.8

1200

软密封

0.5

1.2

金属密封

0.2

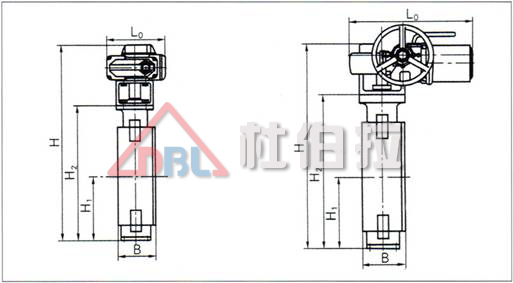

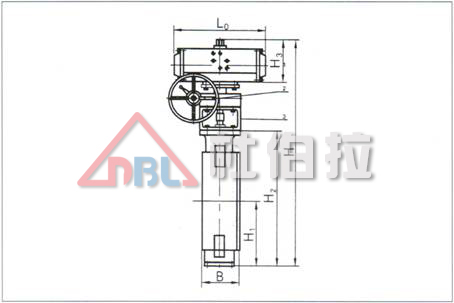

■ 外形尺寸及重量

a、连接尺寸及标准

连接方式:对夹式
法兰标准: PN6钢制法兰按 GB/9119.6-88、
                      PN10钢制法兰按 GB/9119.7-88、
                      PN10钢制法兰按 GB/9119.8-88、
                      PN10钢制法兰按 GB/9119.19-88、
﹡ 连接方式、阀体法兰端面距可按用户指定的标准制造。
      如:ANSI、DIN、JIS等标准。

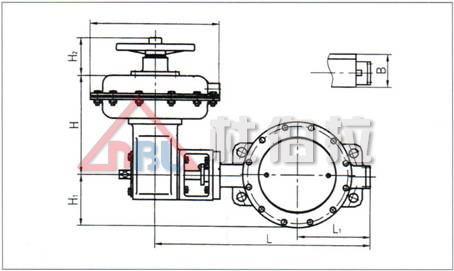

b、气动薄膜式蝶阀外形尺寸及重量


单位:%

公称通径
DN

B

L

L1

H1

H2

H

A

重量
(Kg)

气源接口

软密封

硬密封

50

43

43

280

75

70

160

480

308

12

M16×1.5

65

49

49

290

90

80
