调节球阀系列

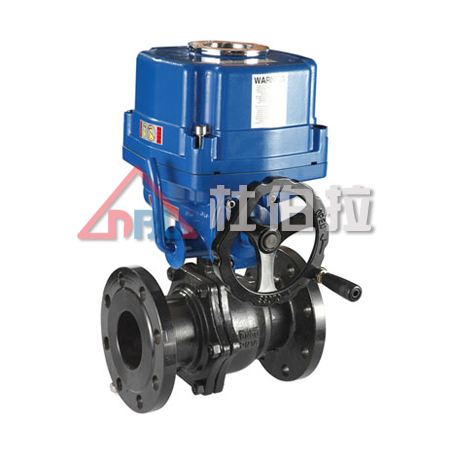

电动O型调节球阀:

■ 概述

   ZDJR系列电动O型调节球阀是一种转角为90°的旋转类调节阀,密封性能优良,流通能力大,流阻系数小.结构简单、维修方便、使用寿命长,配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外.还适宜控制污水和含有纤维性杂质的介质,广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。



■ 主要技术参数和性能

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Kv

17

33

62

95

146

232

350

439

810

1205

1912

3014

4306

6540

8750

11800

公称压力

PN1.6,6.4MPa

连接型式

法兰连接,按JB79-59标准

球阀转角

90°

阀体材料

铸钢,铸不锈钢

适用温度

常温型-40℃~180℃;高温型-40℃~450℃

执行机构

DKJ-Ⅱ、Ⅲ型PSAUTOMATION  CMBH、LNAR-KOSO、Unic-Z电动执行机构

输入信号

0~10mA 4~20mA 1-5V Dc

基本误差

≤全行程的±2.5%

回差

≤全行程的2%

死区

≤全行程的3.0%

泄漏量

软密封:JB/T7387-94表2中的V级    硬密封:JB/T7387-94表2中的Ⅵ级
JB/T7387-94标准2见附表

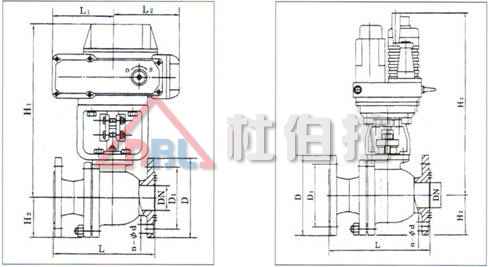

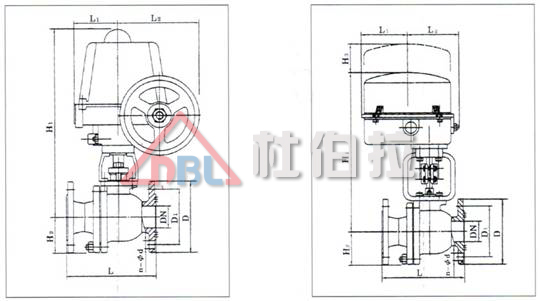

■ 外形及连接尺寸


ZDJR-16型

公称通径DN

L

H1

H2

D

D1

n-d

25

150

470

58

115

85

4-14

32

165

490

68

135

100

4-18

40

180

500

73

145

110

4-18

50

200

620

80

160

125

4-18

65

220

630

90

180

145

4-18

80

240

650

98

195

160

8-18

100

280

685

120

215

180

8-18

125

320

730

140

245

210

8-18

150

360

880

167

280

240

8-23

200

450

970

210

335

295

12-23

250

600

1020

335

405

355

12-25

300

700

1310

385

460

410

12-25

350

800

1355

420

520

470

16-25

400

900

1405

470

580

525

16-30

电子式内伺服ZDJR-16型

公称通径DN

PSAUTOMATION CMBH

LNAR-KOSO

Unic-Z

H1

L1

L2

H1

L1

L2

H1

L1

L2

25

358

182

90

291

56

225

247

98

110

32

376

182

90

309

56

225

265

98

110

40

384

182

90

317

56

225

273

98

110

50

443

182

90

376

56

225

332

98

110

65

531

210

105

426

56

255

357

123

133

80

561

210

105

441

56

255

379

123

133

100

654

252

131

461

56

255

379

123

133

125

701

252

131

560

68

270

426

123

133

150

721

252

131

580

68

270




200

791

252

131

705

80

335




250










300










350










400










ZDJR-64型

公称通径DN

L

H1

H2

D

D1

n-d

15

130

460

53

105

75

4-14

20

140

465

63

125

90

4-18

25

150

470

68

135

100

4-18

32

165

490

75

150

110

4-23

40

180

500

83

165

125

4-23

50

200

620

88

175

135

4-23

65

220

646

100

200

160

8-23

80

240

781

105

210

170

8-23

100

280

804

153

250

200

8-25

125

320

925

186

295

240

8-30

150

360

955

211

340

280

8-34

200

450

1070

235

405

345

12-34

250

600

1280

335

470

400

12-41

300

700

1330

390

530

460

16-41

350

800

1375

425

595

525

16-41

400

900

1425

498

670

585

16-48


■ 订货须知

订货时请注明:
1、产品型号
2、公称通径
3、公称压力
4、输入信号
5、阀体和阀内组件材料
6、适用温度
7、法兰连接形式
8、是否带附件
