调节球阀系列

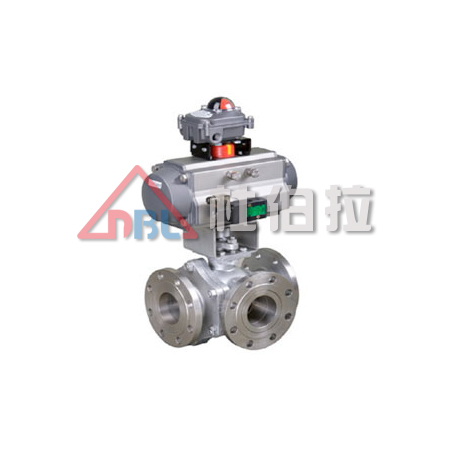

气动三通球阀:

产品概述
三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。

气动三通球阀由GT型、DA型、AW型气动活塞式双作用或单作用(弹簧复位式)执行机构组成,有比例调节型(采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号,改变球芯的旋转角度,可实现比例调节动作)。二位切换型(采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速切换控制)。


结构特点




1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。

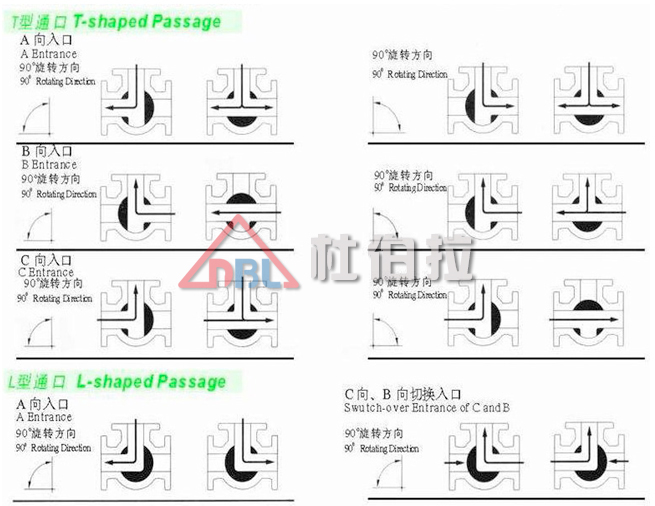

2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)

3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向图B)。

4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

5.三通球阀的主要产品系列:如流向图所示选择工况;


主要零件材料及适用温度、介质

材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

增强聚四氟乙烯 、对位聚苯

填料

聚四氟乙烯 、柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸碱类腐蚀性介质

醋酸类腐蚀性介质

适用温度

聚四氟乙烯≤180℃,对位聚苯≤300℃


应用规范

设计制造标准

法兰尺寸标准

结构长度标准

检验试验标准

GB/T12237-89

JB/T79-94 HG20592

GB12221-89

GB/T13927-89 JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598


性能规范

试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8


流量特性图




主要技术参数和性能指标

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

流量系系数KV

17

33

62

95

146

232

350

439

810

1205

1912

公称压力PN(MPa)

1.6、2.5、4.0、6.4

球芯转角

0~90o

球芯型式

L型或T型

流量特性

快开式或比例调节式

连接形式

法兰式、管螺纹式(G")

气动执行机构

型号

DA、GT系列;AW系列

气源压力

0.3~0.7MPa(净化压缩空气)

调节型

输入信号

电信号:DC 0~10mA、4~10mA;气信号:0.14~0.55MPa

二位切换型

回信电压

AC220V/DC24V/DC110V

配用附件

-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构

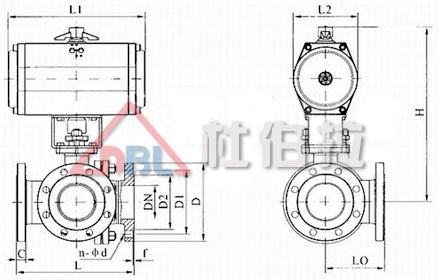

外形尺寸


主要尺寸

公称通径

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

500

L1

75

75

90

1OO

1 O

120

130

140

160

190

220

275

其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>


 内螺纹连接尺寸表:L                         内螺纹连接尺寸表:T

SIZE

d

L

H

D1

B

W1

W2

1/2"

12.7

64

53

97

32.0

22.4

35.0

3/4"

16.0

76

63

126

38.0

22.4

35.0

1"

20.0

87

66

126

43.5

22.4

35.0

11/4"

25.0

96

81

145

48.0

22.4

35.0

11/2"

32.0

114

83

145

57.0

25.4

38.1

2"

38.1

142

96

204

71.0

25.4

38.1

SIZE

d

L

H

D1

B

F

G

W1

W2

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

11/4"

25

115

90

145

108.5

510

57.5

25.4

38.0

11/2"

32

125

96

204

121.0

580

63.0

25.4

38.1

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1
