切断阀系列

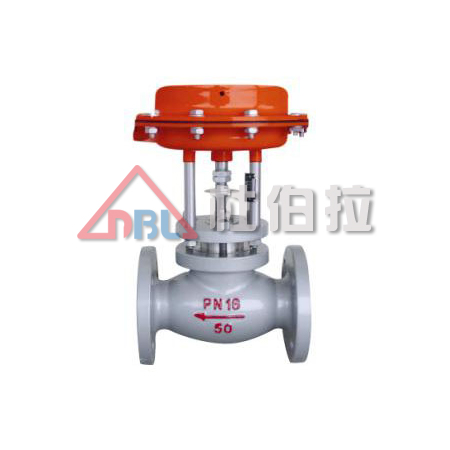

■ 气动薄膜切断阀概述

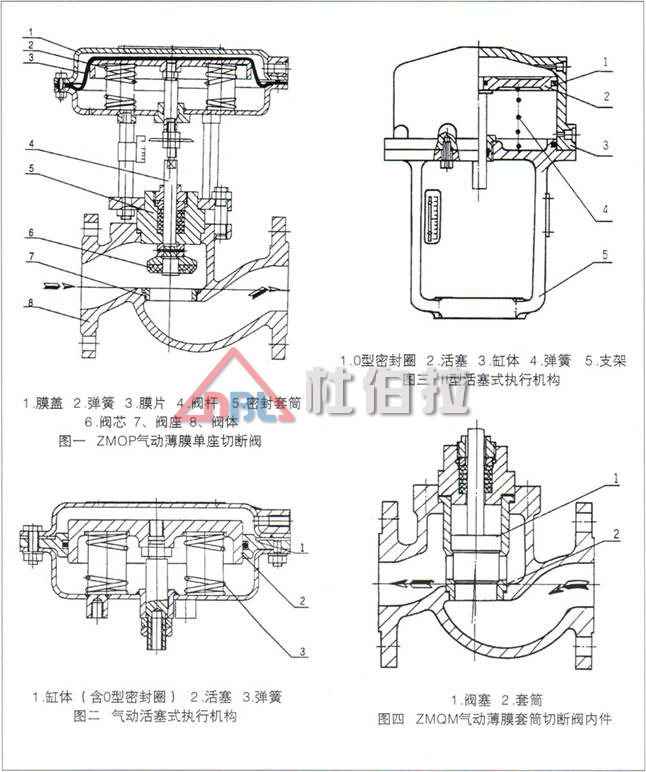

    气动薄膜(活塞)切断阀[气动切断阀]采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

    切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

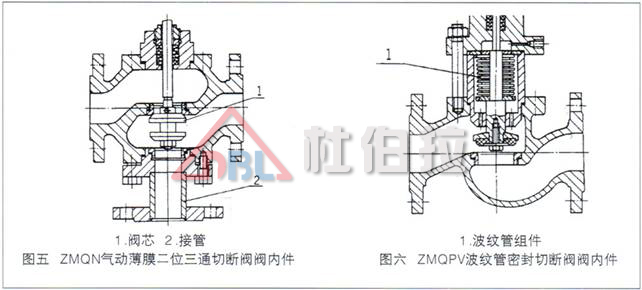

    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种;公称口径范围DN20~200mm。适用流体温度-60℃~450℃。泄漏量等级为Ⅳ级或Ⅵ级。流量特性为快开。


■ 气动薄膜切断阀特点

﹡切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%、重量可减轻约30%。
﹡阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
﹡阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
﹡平衡型阀内件,提高了切断阀的许用压差。
﹡波纹管密封对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
﹡活塞式执行机构,操作力大,使用压差大。


■ 气动薄膜切断阀主要零件材料

阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯、阀座:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太莱合金
填料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
推杆、阀杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti




■ 气动薄膜切断阀主要技术参数和性能指标

公称通径DN(mm)1520253240506580100125150200
额定流量
系数Kv
单座、双座571120304875120190300480760
套筒1120304875120190300480760
公称压力PN(MPa)1.0    1.6    4.0    6.4
额定行程(mm)81220254050
有效面积
(cm2)
ZMQ型1002004006001000
ZSQ型100125160250
允许泄
漏量
硬密封l/h一般:10-4×阀额定容量;
严密型:单、双座:1.2×10-7,套筒5×10-5×阀额定容量
软密封Ⅵ级
允许压差
(MPa)
ZMQP(N)正作用6.45.092.911.852.181.331.520.990.620.600.690.39
ZMQP(N)反作用6.46.43.882.472.911.772.031.320.830.800.920.52
ZSQP(N)6.46.13.52.33.01.91.91.50.930.840.650.47
ZM(N)QM公称压力
信号压力
(kPa)
ZMQ0或250
ZSQ0或400~600

1)本产品性能指标贯彻GB/T4213-92标准;
2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3)表中允许值为使用标准气缸值。可配用不同的气缸提高允许压差。

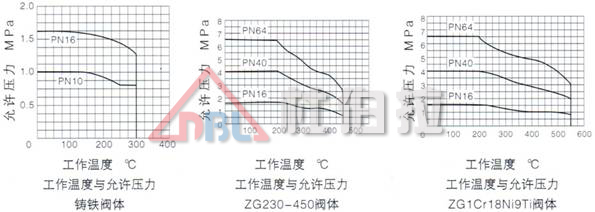

■ 气动薄膜切断阀阀体及阀芯材料选择

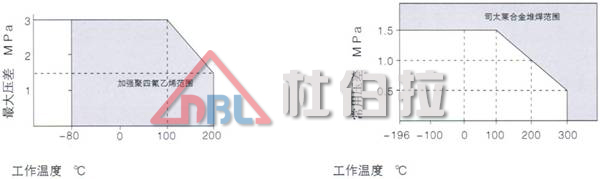

软阀座型  工作温度与最大压差范围                                     司太莱合金堆焊阀座  工作温度与常用压差范围

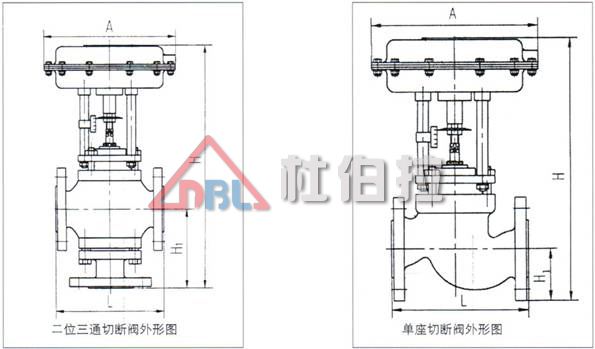

■ 气动薄膜切断阀外形尺寸及重量



■ 气动薄膜切断阀外形尺寸及重量表(单位:mm)

公称通径1520253240506580100125150200
AФ196Ф232Ф308Ф394Ф498
LPN16、40130150160180200230290310350400480600
PN64210230230260260300340380430500550650
HPN16、40305340345370380390475490500765825927
PN64320350354372382397473475517805882815
波纹管密封型3754094144314414685555706138559151017
H1PN16、4050535870758393100110125143170
PN6460657077.5859010085125148170208
H2PN16115115121130140153178190200260320360
PN40125125130140150160185200220280320380
PN64150150160170180200230250282310430480
H3PN16、4040441542844844846856157859088610081120
PN6436543049852852853053554060089012081305
波纹管密封型39546547850950954864165867097610981210
重量
(kg)
标准型1010121518233545607590120
波纹管密封型1212141720263848647995125


■ 气动薄膜切断阀连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84
                  铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面;
                            PN40、PN64为凹凸面、阀体为凹面。
·结构长度:按GB12221-89标准
·执行机构气信号接口:内螺纹M10×1
﹡阀体法兰及法兰端面距离可以按用户指定的标准制造。  如:ANSI、JIS、DIN等标准。


■ 气动薄膜切断阀订货须知

订货时请用户提供以下资料:
·介质名称
·调节阀名称、型号
·工作温度及范围
·公称通径(mm)
·整机作用方式
·公称压力(MPa)
·阀体、阀内件及填料材质
·额定流量系数(Kv)
·所配附件

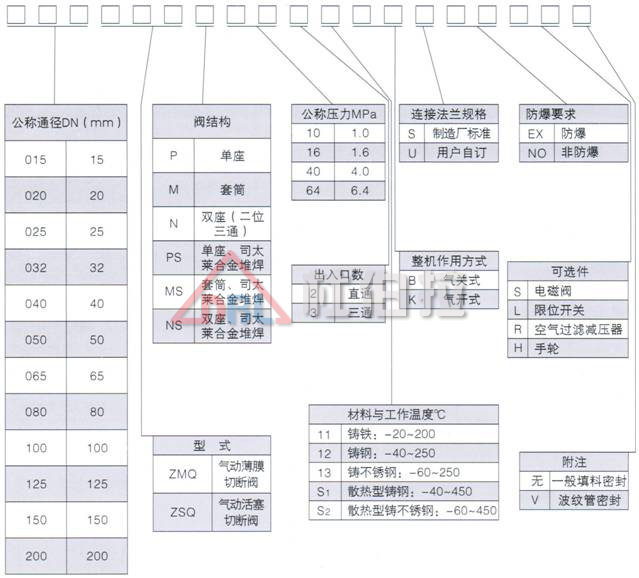

■ 气动薄膜、活塞式切断阀型号
