气动调节阀系列

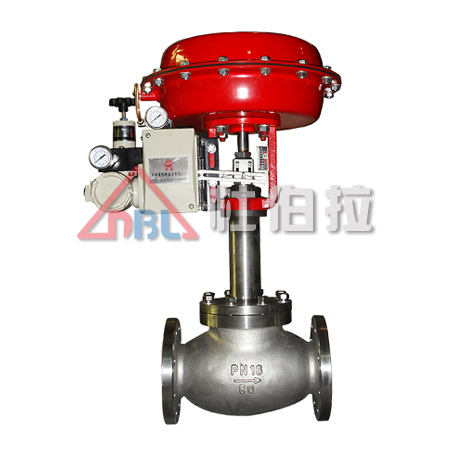

高温波纹管型气动薄膜调节阀:

■ 高温波纹管型气动薄膜调节阀概述

      高温波纹管型气动薄膜调节阀是一种压力平衡式调节阀。配用多弹簧执行机构。总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小、允许压差大,噪音小,流通能力大。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大,压差大,泄漏量要求不高的工作场合。

      高温波纹管型气动薄膜调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。


■ 高温波纹管型气动薄膜调节阀特点

· 采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。

· 套筒互换性强,拆装方便,容易维修。

· 全金属阀芯适合多种工作场合,达到Ⅳ级泄漏标准,ZXMQ型软密封结构阀芯Ⅵ级泄漏标准。

· 阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。

· 执行机构采用多弹簧结构,高度减少30%、重量减轻30%。

· ZXMV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。

· ZXMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。


■ 高温波纹管型气动薄膜调节阀主要零件材料

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀头:增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁腈橡胶夹增强涤纶织物

弹簧:60Si2Mn

推杆、阀杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13


■ 高温波纹管型气动薄膜调节阀规格与技术参数

公称通径DN(mm)20253240506580100125150200
额定流量
系数Kv
直线6.91117.427.54469110176275440690
等百分比6.31016254063100160250400630
额定行程L(mm)16254060
膜片有效面积Ae(cm2)2804006001000
信号范围Pr(kPa)20~100、40~200
气源压力Ps(MPa)0.14、0.25
固有流量特性直线、等百分比
固有可调比50
允许泄漏量硬阀座:Ⅳ级    软阀座:Ⅵ级
公称压力PN(MPa)1.0、1.6、4.0、6.4
工作温度t
(℃)
常温型-20~200、-40~250、-60~250
散热型-40~450、-60~450
高温型300~560
低温型-60~-100、-100~-200、-200~-250

*本产品性能指标贯彻GB/T4213-92标准

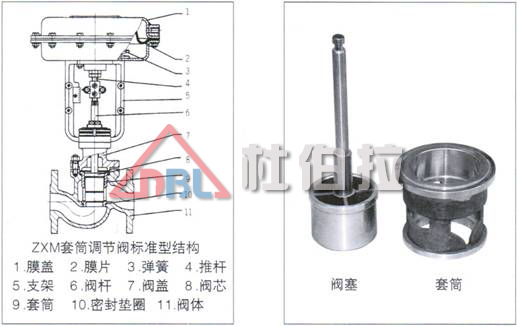

■ 高温波纹管型气动薄膜调节阀基本结构



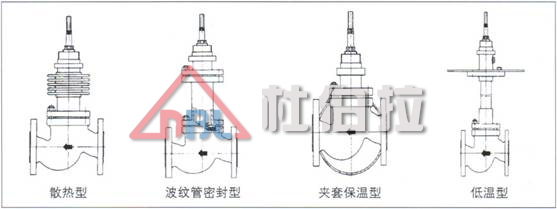

■ 高温波纹管型气动薄膜调节阀阀体及上阀盖型式



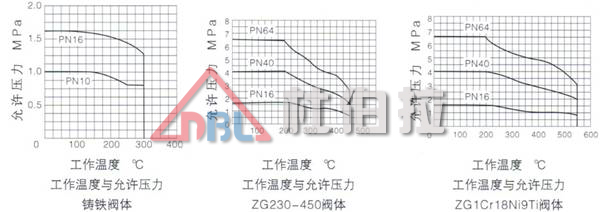

■ 高温波纹管型气动薄膜调节阀阀体及阀芯材料选择

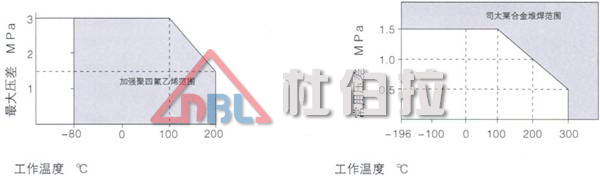

软阀座型 工作温度与最大压差范围

司太莱合金堆焊阀座工作温度与常用压差范围


■ 高温波纹管型气动薄膜调节阀允许压差

气关式调节阀允许压差表(单位:MPa)

膜片有效面积Ae(cm2)2804006001000
信号范围Pr(kPa)20-10020-10040-20020-10020-10040-20020-10020-10040-20020-10020-10040-200
气源压力Ps(MPa)0.140.140.250.140.140.250.140.140.250.140.140.25
需配附件-PP-PP-PP-PP




DN
(mm)





d
(mm)
20202.676.236.40
25252.225.196.40
32322.586.026.40
40253.186.406.40
322.586.026.40
402.124.956.37
50322.586.026.40
402.124.954.37
501.734.055.21
65652.054.776.14
80502.606.086.40
652.054.776.14
801.683.935.06
100652.054.776.14
801.693.395.06
1001.363.184.09
1251251.844.285.51
1501002.275.306.40
1251.844.285.51
1501.543.594.62
2001251.844.285.51
1501.543.594.62
2001.122.623.37

﹡ P:阀门定位器

﹡﹡ 对于ZXMV型套筒波纹管密封调节阀,最大允许压差为1.0 MPa,表中数据若数值小于1.0MPa则不变,若数值大于1.0MPa,则取值1.0MPa。


气开式调节阀允许压差表(单位:MPa)

膜片有效面积Ae(cm2)2804006001000
信号范围Pr(kPa)20-10040-20020-10040-20020-10040-20020-10040-200
气源压力Ps(MPa)0.140.250.140.250.140.250.140.25
需配附件-P-P-P-P




DN
(mm)





d
(mm)
20202.676.23
25252.225.19
32322.586.02
40253.186.40
322.586.02
402.124.95
50322.586.02
402.124.95
501.734.05
65652.054.77
80502.606.08
652.054.77
801.683.93
100652.054.77
801.693.39
1001.363.18
1251251.844.28
1501002.275.30
1251.844.28
1501.543.59
2001251.844.28
1501.543.59
2001.122.62

﹡ P:阀门定位器

﹡﹡ 对于ZXMV型套筒波纹管密封调节阀,最大允许压差为1.0 MPa,表中数据若数值小于1.0MPa则不变,若数值大于1.0MPa,则取值1.0MPa。


■ 各种不同的固有流量特性和不同的相对行程下地相对流量  数值R50

 L/L%
          Q/Qmax%
特性

0102030405060708090100
直线211.821.631.441.25160.870.680.490.2100
等比234.376.59.614.120.930.945.767.6100
快开231.644.854.863.270.777.583.689.494.8100
抛物线259.815.923.532.643.155.16.8683.5100


■ 高温波纹管型气动薄膜调节阀外形尺寸及重量

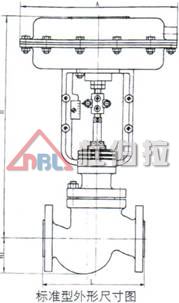

标准型、散热型、高温型外形尺寸(单位:mm)


公称通径20253240506580100125150200
A282308394498
LPN16,40150160180200230290310350400480600
PN64230230260260300340380430500550650
H1PN1652.557.5707582.592.5100110125142.5170
PN4052.557.5707582.592.5100117.5135150187.5
PN64657077.58590102.5107.5125147.5172.5207.5
H

PN16429438474477502626662687836896987
PN404294384744775026266626958458961000
PN644564685115255356636737058689581260
散热高温型57057061061063073081082096010901180




﹡ 散热、高温型高度(H)为PN16的数值

﹡﹡ 夹套型高度H1及H均增加15%


波纹管密封型外形尺寸表(单位:mm)

公称通径20253240506580100125150200
φA282308394498
L150160180200230290310350400480600
H152.557.5707582.592.5100117.5135150187.5
H波纹管型449511560617620710767792.58701057.51087.5


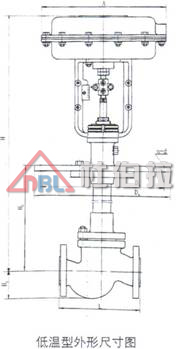

低温型外形尺寸表(单位:mm)

公称通径20253240506580100125150200
φA282308394498
LPN16,PN40150160180200230290310350400480600
PN64230230260260300340380430500550650
H1PN16,PN4052.557.5707582.592.5100117.5135150187.5
PN64657077.58590102.5107.5125147.5172.5207.5
H2-60~-100℃500500500500500600600600700700700
-100~-200℃700700700700700800800800900900900
-200~-250℃900900900900900100010001000110011001100
H-60~
-100(℃)
PN16
PN40
862.5865902907914.51118.511261141.5113513481385.5
PN64875874909.59179221128.51133.511491347.51370.51405.5
-100~
-200(℃)
PN16
PN40
1062.51075110211071114.51318.513261341.5153515481585.5
PN64107510801109.5111711221328.51333.513491547.51570.51605.5
-200~
-250(℃)
PN16
PN40
1262.51267.5130213071314.51518.515261541.5173517481785.5
PN64127512801309.5131713221528.51533.515491747.51770.51805.5
D3260260285305340370405460525590700
D4290290315335370400435490555630740
螺栓孔n(个)-d(直径)8-148-148-148-168-1610-1610-1612-1814-1816-1818-18


■ 高温波纹管型气动薄膜调节阀重量表(单位:kg)

公称通径20253240506580100125150200
标准型PN161617192123354857647090
PN401617192123354860677495
PN642021253033447191100115145
散热高温型1718202225365160627495
波纹管型2021253033487191102115145
低温型20212326284258697784108

﹡ 本表中散热高温型的重量以PN16为依据,低温型以PN40为依据


■ 高温波纹管型气动薄膜调节阀连接尺寸及标准

· 法兰标准:铸铁法兰按JB78-59

             铸铁法兰按GB9113-88、JB/T79.1-94

· 法兰密封面型式:PN10、PN16为凸面;

                   PN40、PN64为凹凸面、阀体为凹面。

· 结构长度:按GB12221-89标准

· 薄膜执行机构气信号接口:内螺纹M16×1.5

· 夹套保温型夹套载热体接口:对焊φ18×4

﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。

  如:ANSI、JIS、DIN等标准。


■ 高温波纹管型气动薄膜调节阀订货须知

  订货时请用户提供以下资料:

· 调节阀名称、型号

· 公称通径(mm)

· 公称压力(MPa)

· 额定流量系数(Kv)

· 固有流量特性

· 介质名称

· 工作温度及范围

· 整机作用方式

· 阀体、阀内件及填料材质

· 所配附件

· 其它特殊要求


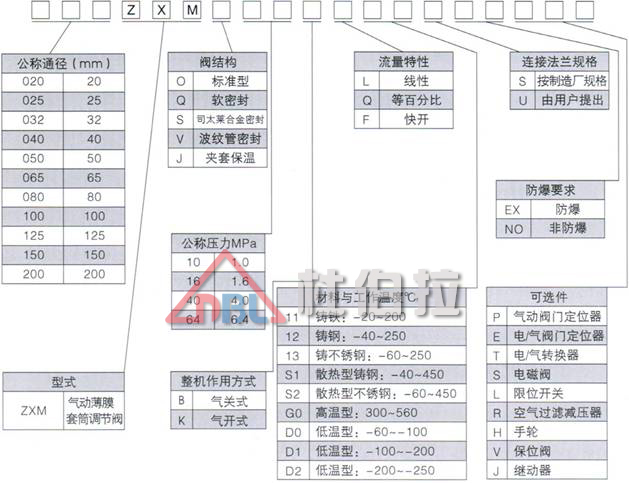

■ 高温波纹管型气动薄膜调节阀型号
