电动调节阀系列

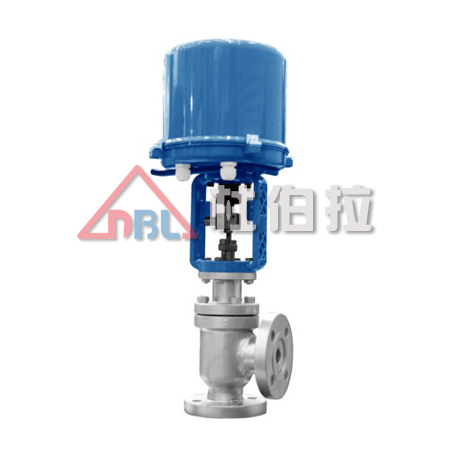

电动角式调节阀:

电动角式调节阀概述:

电动角式调节阀阀体为直角型,专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,且角式阀体无死角,便于吹扫,维护简单被广泛应用。电子式电动角式调节阀一般采用单座或者平衡式套筒阀瓣,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源,即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节,在一些高压差场合也可以多级调节。



电动角式调节阀特点:

电动角式调节阀具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值,特别适用于具有高粘度、含有悬浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗的场合。


电动角式调节阀参数:

阀   体
形 式角型铸造阀
公称通径20.25. 32. 40. 50.   65. 80. 100. 125. 150. 200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材 料铸钢、铸不锈钢
上 阀标准型:-17-230℃散热型:230-450℃低温型:-60--196℃波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填 料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
阀内组件
阀芯型式单座柱塞式阀芯
流量特性等百分比特性和线性特性
材 料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


电动角式调节阀执行结构:

执行机构
型 式381 LSA-08381 LSA-20381 LSB-30381 LSB-50381 LSC-65381 LSC-99381 LSC-160
活塞直径381 LSA-08381 LSA-20381 LSB-30381 LSB-50381 LSC-65381 LSC-99381 LSC-160
输出力推(N)80020003000500065001000016000
最大行程L(mm)3060100
工作速度( mm/s)4.22.13.51.72.821
主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55   隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25   +70℃ 环境湿度:≤95%
