电动调节阀系列

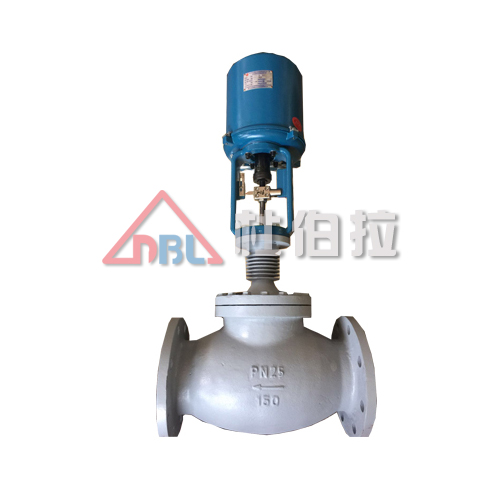

电动衬氟调节阀:

电动衬氟调节阀概述:

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,因而该阀广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。


特点:

1、耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀
       2、 密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏
       3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于国家Ⅳ级标准


技术参数

1、形式:直通倒S铸造阀 ;
       2、公称通径:DN20-200mm;
       3、公称压力:PN1.6 4.0 6.4MPa;
       4、连接形式:JB78-59 JB/T79。2-94凹式
       5、材料:HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti
       6、常温型:-40-+200℃
       7、散热型:+200℃-+450℃
       8、压盖形式:螺栓压紧式
       9、填料:V型聚四氟乙烯,柔性石墨,石棉编织填料
       10、阀芯形式:上导向单座柱塞式阀芯,或上导向单座套筒柱塞式阀芯
       11、流量特性:等百分比特性,直线特性和快开特性
       12、阀芯材料:1Cr18Ni9Ti Ocr18Ni12M02Ti


标准规格

阀体型式:直通铸造球型衬氟阀体
       阀芯型式:非平衡式单座衬氟柱塞阀芯
       公称通径:DN20~150 NPS 3/4〞~ 6〞
       公称压力:PN16 ~ 25 CLASS 150/300LB
       连接方式:法兰:FF、RF、MF、RTJ
       阀盖形式:衬氟波纹管密封型
       填 料:V型聚四氟乙烯填料、柔性石墨填料等
       密 封 垫:聚四氟乙烯
       执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
       表面涂漆:绿色 丙稀酸聚胺酯磁漆


型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列调节阀  R:电动3810L执行机构
D:电动PSL执行机构
H直行程CF:标准型衬氟调节阀PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
DN25= DN25
NPS1〞=NPS1〞
如:Z型电动衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHCF-16C DN50

执行机构

类型:可选PS或DKZ电子式直行程执行机构,防爆型选用3610型
       技术参数和性能:请参阅对应的执行机构及伺服放大器说明书。或与我公司技术部联系,索取相关资料。


主要零件材料

公称通径mmDN15-DN300
材料代号C(WCB)P(304)R(316)
  主要
零件
阀体、阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
垫片增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
推杆、衬套2Cr13
适用
工况
适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
常温型-30~+250 F4:≤200℃-40~+250 F4:≤200℃-40~+250℃ F4:≤200℃
高温型-30~+450℃-40~+500℃-40~+500℃
低温型-40~-60℃、 -60~-100℃


规格参数表

公称通径DN20253240506580100125150200
阀座直径mm810121520253240506580100125150200
额定流量
系数kV
直线0.81.82.84.46.91117.627.54469110176275440690
等百分比0.81.62.546.31016254063100160250400630
行程mm1016254060
允许压差
△MPa
单座式6.44.52.53.23.22.151.41.370.940.60.520.350.2
套筒式6.43.73.72.42.91.50.83.13.13.1
允许泄
漏量Q
单座式为Kv值的0.01%,按GB4213-84标准
套筒式为Kv值的0.05%,按GB4213-84标准
配电动执
行器型号
PSL201202204208312
36103610SA-08LA-203610LSB-303610LSB-503610LSC-65
基本误差%±2.5
回差%2.0
死区%3.0
始终点偏差%±2.5
额定行程偏差%2.5
可调比50:1
