首页 > 产品展示 > 自力式调节阀系列

自力式调节阀系列

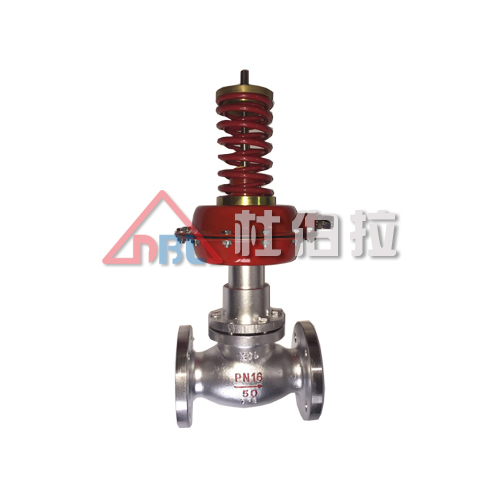

V230、V231自力式压力调节阀:



V230、V231自力式压力调节阀产品概述:

直接作用型自力式压力(差压)调节阀,由阀体、阀座、阀芯部件等零部件组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力 的节能型产品,可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供 暖系统。

型号、规格

类别压力控制调节阀差压控制调节阀
阀后压力调节阀阀前压力调节阀差压上升阀关闭差压上升阀开启
硬密封软密封硬密封软密封硬密封软密封硬密封软密封
型号V230 D01V230D01V230D02V231D02V230D03V231D03V230D04V231D04
规格DN15-250


技术参数:

公称通径 mm1520253240506580100125150200250
额定流量系数 Kvs3.25812.520325080125160320450630
公称压力 MPa1.6 ; 4.0
Z 值0.60.60.60.550.550.50.50.450.40.350.30.20.2
最高工作温度℃V230 V231液体≤ 140 ;气体≤ 80
硬密封V230配隔离罐≤ 200配隔离罐和加长件≤   300*
配隔离罐和散热片≤ 200
压力平衡元件波纹管滚动膜片
法 兰 标 准DIA (亦可按用户要求提供法兰标准)
阀 体 材 质PN16 :铸铁(工作温度≤ 200 ℃);
PN4.0 :铸钢、铸不锈钢(工作温度≤ 350 ℃)
阀 芯 材 质不锈钢;软密封为不锈钢镶嵌橡胶圈
最高工作压力MPa公称压力(注意△ Pmax 及工作压力与工作温度的关系)

注:
1、液体>140℃、气体>80 ℃时阀倒装;
2、Z值:噪音衡量系数,该值用来衡量噪音大小,具体计算详见自力式调节阀选择指南。

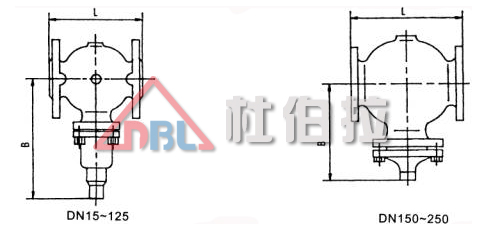

◆外形尺寸


◆V230/V231控制阀尺寸及重量

公称通径 mm20253240506580100125150200250
L mm150160180200230290310350400480600730
B mm212238238240240275275380380295325372
大约重量 kg6.79.71314172933607080140220


◆D02(D04)执行器尺寸及重量

有效面积 cm 23280250630
D mm172172263380
H mm435430470520
大约重量 kg7.57.51328


◆D01(D03)执行器尺寸及重量

有效面积cm 23280250630
D mm172172263380
H mm440435440520
大约重量kg7.57.51328

注:直接作用式自力式阀的总高及总重为控制阀与执行器高度及 重量之和。
